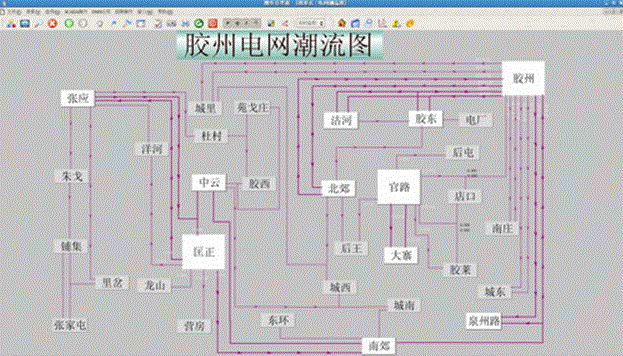

点击图片查看原图
功能：
计算机通信、数据采集及监控（SCADA）、网络拓扑、状态估计、负荷预测、调度员潮流、电压无功优化控制、短路电流计算、静态安全分析、外部网络静态等值、网损计算、最优潮流、调度员培训仿真等。
技术指标：
1. 性能指标
1.1系统运行指标
系统总体平均无故障时间MTBF ≥ 40000h
系统年可用率 ＞ 99.99 %；
由于偶发性故障而发生自动热启动的平均次数 ＜ 1次/3600小时；
系统使用寿命（具有一定备品条件） ＞ 15 年；
电网正常状态下：
在任意10秒内，服务器CPU的平均负荷率 ≤ 15%；
任意5分钟内，服务器CPU的平均负荷率 ≤ 10%；
在任意10秒内，系统局域网的平均负荷率 ≤ 15%；
电网故障状态下：
在任意10秒内，服务器CPU的平均负荷率 ≤ 25%；
在任意10秒内，系统局域网的平均负荷率 ≤ 25%；
系统完全启动时间 ＜ 2min。
1.2系统容量
系统支持IED数目 ≥ 5000；
系统支持状态量数目 ≥ 300000；
系统支持模拟量数目 ≥ 200000；
系统支持控制量数目 ≥ 200000；
系统支持电度量数目 ≥ 100000；
系统支持历史数据存储 ≥ 3年；
系统支持实时数据反演 ≥ 7天。
*注：以上为典型配置系统的数据。当有需要时，通过增加内存、磁盘等硬件资源可很容易地提高系统容量。
1.3对时精度
系统时钟误差 < 1 ms；
注：系统采用GPS时钟系统。
1.4SCADA性能指标
1) 模拟量处理
遥测正确有效率 = 100%；
电压/电流误差 ≤ 0.2％；
有功/无功功率误差 ≤0.5％；
频率误差 ＜ 0.01Hz；
越死区传送的门槛值在额定值0.25~5%，用户可调。
2) 状态量处理
遥信正确有效率 = 100%；
SOE分辨率 站内 ＜ 2 ms；
事故报警正确率 = 100%。
3) 遥控操作
遥控遥调正确率： 100%（通道和RTU均正常）。
4) 响应时间要求
状态量变位传送（显示到屏）时间 ＜ 2s；
模拟量越死区传送时间 ≤ 3s；
遥控/遥调命令传送时间 ＜ 2s；
遥测数据扫描周期 1～5s 用户可调；
脉冲量（电度累加量）扫描周期 5×n(n=1，2，…12)s 用户可调；
90%画面调用响应时间 ≤ 1s，其余画面调用响应时间 ≤ 2s；
画面动态刷新时间 1～10s 用户可调；
计算机通信实时数据同步 ≤ 2s；
模拟屏数据刷新时间 3～10s 用户可调；
事故反演记录时间 5～60min 用户可调；
热备用双计算机的切换时间（人工） ≤ 2s；
双机故障切换时间（自动）≤2～30s 可调。
1.5EMS性能指标
1) 计算精度
状态估计收敛精度（电压误差）< 0.001p.u（可调）；
在线潮流收敛精度（功率误差）< 0.001p.u（可调）；
无功优化收敛精度（功率误差）< 0.001p.u（可调）；
短期负荷预报平均误差 < 3%；
超短期负荷预报平均误差 < 1.5%；
短路电流误差 < 5%。
2) 软件运行速度指标
状态估计单次计算时间 < 5s，
状态估计有功功率计算误差 ≤ 2%，
状态估计无功功率计算误差 ≤ 3%；
调度员潮流单次计算时间 < 5s，
调度员潮流计算结果误差 ≤ 2.5%；
短期系统负荷预测 月负荷预测准确率 ≥ 94%，
短期系统负荷预测 月最高最低负荷预测准确率 ≥ 94%；
网络拓扑 单次计算时间 ≤ 1s；
静态安全分析 初始潮流断面计算时间 ≤ 5s，
静态安全分析 每个点的(n-1)+1计算时间 ≤0.5s，
静态安全分析 总计算时间不大于总点数计算时间与初始潮流计算时间之和。每个点的计算与相同条件下调度员潮流设置相同故障的计算结果相比，计算结果误差 ≤ 1%；
注：上述为电网规模 ≤ 300个计算节点的情况下的性能指标。
主要特点：
1)是基于四方继保CSGC-3000通用软件平台开发的系列产品之一，性能稳定可靠，维护升级简单方便。
2)具有跨操作系统特性，支持单独运行于Windows系列、Solaris、IBM AIX、HP-UX、Linux等主流操作系统，也支持不同操作系统的混合运行，使得系统配置和造价更趋合理。
3)支持Oracle、SQLServer、mySQL等主流关系数据库，用户可根据需要自由选择。
4)完全符合IEC61970国际标准，保证系统的开放性；支持EMS系统之间的互联操作。
5)提供图模库一体化工具；基于IEC61970Topo包相关的内容，结合区域自动成图技术，特别提供了智能化的建模绘图工具，系统建模省时省力。
6)前置子系统采用创新的多层动态路由技术，实现高效灵活的装置、通道、前置节点分层热备功能，更大程度地保证数据采集的可靠性。
7)动态支持实时态、研究态和反演态；同一运算能够进行多算法、多模式的动态比较。
8)高级应用守护运行，提供智能预警，使得操作员提前预知系统隐患。
9)采用全息数据反演技术，可准确再现事故，为定位事故原因并排除事故提供可靠充分的信息。
10)可选双历史库技术，保障历史数据长期完整的存贮。
2. 环境要求
海拔高度：≤ 6000m；
环境温度：-5℃～40 ℃；
相对湿度：5%~95%；
大气压力：80kPa~110kPa；
地板要求：防静电地板，承重力300kg—500kg/m2；
电源要求：交流220V+10%，50~55Hz；
机房静高：2.5~3.2m；
接地电阻：中性线对安全地的阻抗<2Ω；与安全接地端连接的阻抗<1Ω；安全地接地导线线径≥4mm2；
电磁场干扰：无线电干扰<120dB(频率范围0.14～1000MHz)；磁场干扰<10V/m；
建议配置UPS。
